AUDI: UNIKALNA KONSTRUKCJA NOWEGO MODELU A8

W strukturze nośnej karoserii nowej generacji Audi A8, po raz pierwszy zastosowana zostanie inteligentna kompozycja czterech materiałów – to więcej surowców niż w jakimkolwiek innym dotychczas seryjnie produkowanym modelu marki.

Niewielki ciężar i wysoka sztywność, to podstawa lepszych osiągów, wydajności i bezpieczeństwa.

---

Zobacz także:

ROZMAITOŚCI

---

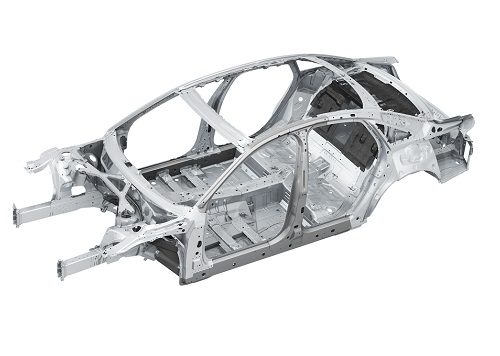

Eksperci zajmujący się w Audi lekką konstrukcją, już dawno porzucili przywiązanie do stosowania jednego materiału w tym rozwiązaniu konstrukcyjnym. Dzięki kompozycji aluminium, stali, magnezu i wzmocnionego włóknem węglowym tworzywa sztucznego, Audi Space Frame (ASF) następnej generacji Audi A8, to kolejny stopień rozwoju wielomateriałowej konstrukcji.

Nowe technologie materiałowe i nowe rodzaje konstrukcji to korzyść nie tylko pod względem ciężaru. Również pod względem sztywności skrętnej – parametrze decydującym o precyzji prowadzenia oraz komforcie akustycznym. Nowy pojazd flagowy czterech pierścieni wyraźnie przewyższa wartości poprzednika.

Karbonowa tylna ścianka

Bardzo twarda, odporna na odkształcenia tylna ścianka zrobiona z CFRP, to największy element wchodzący w skład przedziału pasażerskiego nowego A8. Biorąc pod uwagę wymiary ogólne, przejmuje na siebie ok. 33 procent odpowiedzialności za sztywność skrętną całego pojazdu. By optymalnie odbierała obciążenia wzdłużne i poprzeczne oraz siły ścinające, w jej skład wchodzi od sześciu do dziewiętnastu warstw włókna.

Poszczególne warstwy włókna składają się z pasm o szerokości 50 mm, które można układać pod dowolnym kątem przebiegu włókna i dowolnie je przycinając, połączyć w gotowy pakiet warstw. Metoda bezpośredniego łączenia poszczególnych warstw pozwala zrezygnować ze zwykle koniecznego kroku pośredniego, tj. produkcji całych arkuszy. Pakiet warstw, przy pomocy również całkowicie nowej metody, nasączany jest żywicą epoksydową i w ciągu kilku minut twardnieje.

Kombinacja najwyższej twardości, formowanych na gorąco elementów stalowych, tworzy konstrukcję przedziału pasażerskiego, na którą składa się dolny fragment ścianki czołowej, progi po bokach, słupki B oraz przednia strefa łuku dachu. Niektóre z tych blach, w zależności od potrzeb, są odpowiednio walcowane, by osiągnąć pożądaną grubość, a inne są dodatkowo częściowo hartowane. Obniża to masę i zwiększa wytrzymałość, zwłaszcza w ważnych dla bezpieczeństwa strefach.

Największy udział w karoserii nowego modelu mają elementy aluminiowe. Jest ich aż 58 procent. Odlewane węzły, tłoczone profile oraz blachy, to sztandarowe elementy konstrukcji ASF. Nowe, poddawane obróbce cieplnej, odlewane stopy o największej twardości, uzyskują wytrzymałość na rozciąganie rzędu ponad 230 megapaskali (MPa). Odpowiednia granica plastyczności w teście rozciągania wynosi ponad 180 MPa, a w przypadku wykonanych ze stopu profili – 280 lub nawet ponad 320 MPa.

Inteligentna kompozycja materiałów, to również wieżyczki amortyzatorów wykonane z magnezu. W porównaniu z modelem poprzednim, mają o 28 procent mniejszą masę. Aluminiowe śruby łączą je z kielichami kolumny zawieszenia, gwarantując w ten sposób wysoką sztywność karoserii. W przypadku zderzenia czołowego, generowane wtedy siły są rozprowadzane do trzech buforów uderzenia z przodu pojazdu.

Nowa hala produkcyjna karoserii Audi A8

Od nowa zaprojektowano i zbudowano nie tylko karoserię Audi Space Frame nowej generacji modelu A8, ale także hale produkcyjne w Neckarsulm, w których powstawać będzie ten flagowy model marki (wysokość – 41 m: zużyto 14 400 ton stali, czyli dwa razy tyle co do budowy wieży Eiffla w Paryżu).

W procesie produkcji, wykorzystuje się 14 rożnych metod łączenia, w tym metodę podwijania blach w obszarach przednich i tylnych drzwi. Ta czystko mechaniczna, „zimna” technika, pozwala łączyć aluminiową ramę bocznych ścian, z formowanymi na gorąco, najtwardszymi blachami stalowymi słupków B, dachu i progów. W ten sposób wejścia są nawet o 36 mm większe w porównaniu do poprzednika. To z kolei sprawia, że wsiadanie i wysiadanie jest jeszcze wygodniejsze, a także poszerza pole widzenia kierowcy w ważnej dla bezpieczeństwa strefie słupka A.

W przypadku „gorących“ metod łączenia, Audi stosuje metodę zdalnego spawania laserowego. Dokładne pozycjonowanie promienia lasera w stosunku do brzegu spawu obniża ryzyko powstawania pęknięć temperaturowych w procesie produkcyjnym. Nowa metoda pozwala na precyzyjną, cieplną kontrolę głębokości wnikania lasera. Duża prędkość poruszania się promienia laserowego i jego małe zapotrzebowanie na energię, obniża emisję CO2.

Nowatorska metoda, stosowana w produkcji seryjnej, pozwala zaoszczędzić 95 procent kosztów bieżących.
