DAF: NOWY SILNIK PACCAR MX-11 – UNIWERSALNY

By
Redakcja
– 18 marca 2013Opublikowany w: Technika, Użytkowe

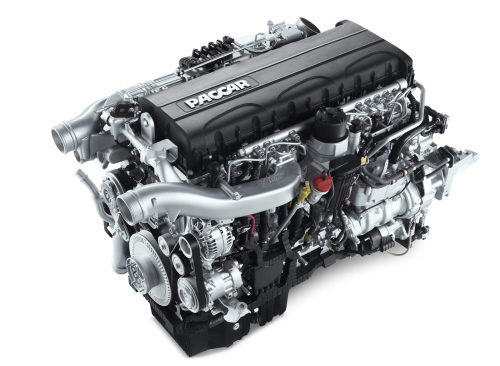

PACCAR MX-11_1

Firma DAF Trucks przedstawia całkowicie nową generację silników o pojemności skokowej 10,8 litrów i mocy od 290 do 440 KM. PACCAR MX-11 charakteryzuje się bardzo wysoką wydajnością oraz niewielką masą i niskim poziomem hałasu.

Nowy silnik, zaprojektowany i zbudowany w zakładach DAF-a w Eindhoven, ma zostać wdrożony do produkcji jesienią 2013 r. Będzie montowany w nowych pojazdach DAF Euro 6 serii CF i XF.

Zobacz także:
UŻYTKOWE

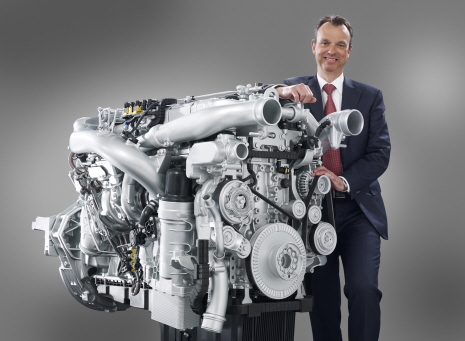

– 11 litrów to idealna pojemność skokowa do generowania mocy od 290 do 440 KM w zgodzie z wymogami normy Euro 6 i przy wykorzystaniu jednostopniowej turbosprężarki. Zaprojektowaliśmy motor zupełnie od nowa. Najważniejszymi kryteriami projektowymi były wysokie osiągi, niewielka masa i niskie zużycie paliwa, niezawodność i trwałość oraz zapewnienie maksymalnej dostępności pojazdu. Okresy międzyobsługowe PACCAR MX-11 wynoszą do 125 000 km — wyjaśnia Ron Borsboom, członek zarządu firmy DAF Trucks odpowiedzialny za doskonalenie produktów.

Dwa wały rozrządu w głowicy

Blok silnika to całkowicie nowa konstrukcja. Jest wykonany z wytrzymałego żeliwa z grafitem wermikularnym, a pionowe żebrowanie podnosi wytrzymałość i pozwala obniżyć poziom hałasu. Magistrale wbudowano w blok cylindrów, a dwa zespoły pomp wytwarzające ciśnienie w układzie wtrysku common rail zamknięto w bloku. Obudowę układu rozrządu i wstępny separator układu odpowietrzania skrzyni korbowej również estetycznie zamknięto w bloku silnika.

Nowoczesna głowica cylindrów jest wyposażona w dwa wały rozrządu, cztery zawory na cylinder i zintegrowany kolektor dolotowy. Bezpośrednie sterowanie zaworami ma korzystny wpływ na zużycie paliwa, ponieważ minimalizuje straty. Dzięki dwóm wałom rozrządu w głowicy zintegrowany hamulec silnikowy MX Engine Brake osiąga dużą skuteczność hamowania: dysponuje ogromną mocą 320 kW, której ponad 70 proc. jest dostępne przy niskiej prędkości obrotowej (1500 obr./min). Umiejscowienie wałów rozrządu w głowicy przyczyniło się także do obniżenia masy. Zastosowanie drążonych wałów rozrządu było możliwe, ponieważ układ wtryskowy paliwa jest napędzany przez oddzielny wał rozrządu układu FIE (Fuel Injection Equipment), co pozwoliło zaoszczędzić 15 kilogramów.

Układ wtryskowy common rail

W nowym silniku MX-11 zastosowano ten sam zaawansowany układ wtryskowy common rail co w silniku PACCAR MX-13, ale w każdym z nich zastosowano inne parametry kalibracji oprogramowania. Układ wtrysku common rail umożliwia stosowanie wysokiego ciśnienia wtrysku (do 2500 bar), a także wtrysku wstępnego i wtórnego lub ich połączenia. Powoduje to drobniejsze rozpylenie paliwa i umożliwia optymalizację spalania. Ponieważ możliwe jest bardzo skuteczne sterowanie temperaturą spalin, silnik może być optymalnie zintegrowany z układem ich oczyszczania. Zastosowana turbosprężarka z turbiną o zmiennej geometrii (VTG) zapewnia najlepsze parametry w całym zakresie dostępnej prędkości obrotowej silnika.

Podczas projektowania układu EGR zadbano o zwartą konstrukcję i przystosowanie go do optymalnego mieszania spalin ze świeżym powietrzem. To rozwiązanie technologiczne jest w całości sterowane przez trzy mechanizmy wykonawcze: zawór zwrotny ciśnienia, turbosprężarkę VTG i zawór EGR. Zapewnia to optymalne parametry i wysoką precyzję sterowania. Do najważniejszych cech charakterystycznych całego silnika PACCAR MX-11 zalicza się także zwarta konstrukcja, dzięki czemu jest on przystosowany do montowania w pojazdach DAF serii CF.

Układ oczyszczania spalin

Aby spełnić restrykcyjne wymagania normy Euro 6 dotyczącej poziomu emitowanych zanieczyszczeń, firma DAF stosuje różne technologie oczyszczania gazów spalinowych, takie jak katalizator SCR i aktywny filtr cząstek stałych. Kolektor wydechowy oraz najważniejsze elementy układu wydechowego zostały zamknięte w obudowie. Jeśli mimo to temperatura spalin będzie zbyt niska ze względu na sposób użytkowania pojazdu, silnik zostanie przełączony do trybu aktywnej regeneracji. W tym celu za turbosprężarką, a przed filtrem cząstek stałych umieszczono siódmy wtryskiwacz. Może on wtryskiwać paliwo do katalizatora utleniającego w układzie wydechowym, aby wytworzyć odpowiednią ilość ciepła. Również katalizator SCR został zaprojektowany w taki sposób, aby utrzymywać optymalną temperaturę. Dzięki odpowiednio dobranej powłoce może on osiągać maksymalną skuteczność w różnych zakresach temperatur, co przekłada się na wydajność pracy.

Podczas tworzenia układu dodatkowego oczyszczania spalin ważne było nie tylko osiągnięcie jak najwyższej wydajności, ale również zapewnienie maksymalnej dostępności pojazdu. Ponieważ zużycie oleju w silniku PACCAR MX-11 jest niewielkie i równomierne, filtr cząstek stałych może nie wymagać czyszczenia nawet przez 500 000 kilometrów. Innym wyjątkowym rozwiązaniem jest możliwość niezależnego zamontowania katalizatora SCR i filtra cząstek stałych po przeciwnych stronach podwozia. Jest to przydatne, jeżeli samochód ma być wyposażony w podpory żurawia lub zamki kontenerów wymiennych.

workhouse

Liczne innowacje

Liczne innowacje wprowadzone w nowym silniku PACCAR MX-11, takie jak pojedynczy pasek wieloklinowy i wentylator zamontowany bezpośrednio na wale korbowym bez stosowania mechanizmu przekazania napędu, obniżają koszty obsług i zwiększają niezawodność oraz obniżają masę i zużycie paliwa. W celu osiągnięcia optymalnego wykorzystania paliwa podczas projektowania położono ogromny nacisk na zminimalizowanie niepożądanych strat. Na przykład w celu osiągnięcia optymalnej wydajności w silniku zamontowano nową pompę cieczy chłodzącej wyposażoną w sprzęgło elektromagnetyczne, umożliwiające pracę z dwoma prędkościami.

Podczas zmniejszania prędkości inteligentna sprężarka powietrza napełnia układ sprężonego powietrza do poziomu ciśnienia maksymalnego, dzięki czemu podczas jazdy po płaskich odcinkach może często być wyłączona. W celu maksymalnego zwiększenia niezawodności i trwałości wiązki przewodów zostały obudowane. Alternator i pompa sprężarki układu klimatyzacji są zamontowane na silniku jako jeden zespół, a moduł paliwowy ze zintegrowanym układem ogrzewania i automatycznym separatorem wilgoci zostały umieszczone bezpośrednio na silniku w celu zapewnienia najwyższego bezpieczeństwa. Moduł oleju jest wyposażony w zintegrowany filtr oleju oraz zintegrowaną chłodnicę oleju wykonaną ze stali nierdzewnej.

Większy wybór przystawek PTO

Dostępny będzie szeroki wybór przystawek odbioru mocy do silnika PACCAR MX-11. W tylnej części dostępna będzie nie tylko znana silnikowa przystawka na godzinie 1, ale także wersja na godzinie 11, dysponująca momentem obrotowym 250 Nm. Nową opcją wyposażenia jest także generator montowany bezpośrednio na silniku, przeznaczony specjalnie do zastosowania z nadwoziami chłodniczymi. Pojedynczy pasek wieloklinowy współpracujący z automatycznymi napinaczami zapewnia niezawodną pracę generatora Frigoblock, co z kolei pozwala obniżyć koszty napraw i obsług. Generator jest dostępny w wersji chłodzonej cieczą lub powietrzem. Został on zamontowany bezpośrednio na silniku, w związku z czym został zachowany bardzo duży prześwit ponad powierzchnią gruntu. Oprócz tego dostępna jest opcja napędu pompy hydraulicznej w przedniej części silnika.

Dystrybucja i ciężkie zastosowania

Nowy silnik Euro 6 PACCAR MX-11 o pojemności 10,8 litrów wejdzie do produkcji seryjnej nie wcześniej niż z końcem lata 2013 r. Będzie dostępny w co najmniej pięciu wersjach o różnej mocy, przeznaczonych do dwóch głównych obszarów zastosowań. Wersje o mocach 210 kW/290 KM, 240 kW/330 KM i 271 kW/370 KM, dysponujące maksymalnym momentem obrotowym odpowiednio 1200, 1400 i 1600 Nm (w zakresie 1000–1650 obr./min) doskonale sprawdzą się przy dystrybucji towarów na obszarze miasta, regionu lub kraju. Do ciężkich zastosowań dostępne są silniki o mocach 291 kW/400 KM i 320 kW/440 KM, dysponujące maksymalnym momentem obrotowym odpowiednio 1900 i 2100 Nm (w zakresie 1000–1450 obr./min).

Duże momenty przy niskiej prędkości obrotowej, bardzo niskie zużycie paliwa, wiodąca na rynku niezawodność i jeszcze więcej opcji przystawek PTO powodują, że silnik PACCAR MX-11 będzie jedną z najważniejszych jednostek napędowych uniwersalnej wersji CF, której nowy model Euro 6 zostanie wprowadzony do sprzedaży w kwietniu. Jest również cennym dodatkiem do serii DAF Euro 6 XF.
